我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多重型截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！

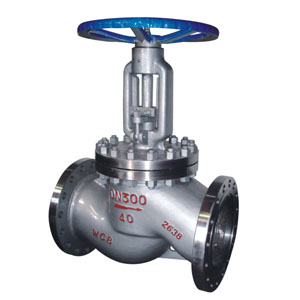

重型截止閥說明：國標重型截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。
重型截止閥應用范圍:
法蘭連接國標截止閥適用于公稱壓力PN1.6～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。截止閥適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。
重型截止閥結構特點：
截止閥產品設計制造按國家標準GB12235，結構合理，密封可靠，性能優良，造型美觀。
閥瓣、閥座密封面用鐵基合金堆焊或司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要和用戶要求。
倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，填料與日俱更換可在不停機情況下進行方便快捷不影響系統運行。
重型截止閥標準規范：
設計制造標準：GB/T 12235-2007
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
重型截止閥性能規范
| 公稱壓力 PN（MPa） |
試驗壓力（MPa） | 適用溫度（℃） | 適用 介質 | ||||
| 強度試驗 | 密封試驗 | WCB | Wr5Mo | 1Cr18Ni12Mo2Ti | 1C18Ni9Ti | ||
| 1.6 | 2.4 | 1.8 | ≤425 | ≤550 | ≤200 | ≤200 | 水、油品、蒸氣、酸性介質 |
| 2.5 | 3.8 | 2.8 | |||||
| 4.0 | 6.0 | 4.4 | |||||
| 6.4 | 9.6 | 7.1 | |||||
| 10.0 | 15 | 11 | / | ||||
| 16.0 | 24 | 17.6 | |||||
重型截止閥零件材料與工況：
| 閥 體 | WCB | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo | ZG1Cr18Ni9Ti |
| 閥 蓋 | WCB | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo | ZG1Cr18Ni9Ti |
| 支 架 | WCB | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo | ZG1Cr18Ni9Ti |
| 閥 瓣 | 2Cr13 | 316 | Cr5Mo | 304 |
| 閥 桿 | 2Cr13 | 316 | 25Cr2MoV | 304 |
| 閥 座 | 25 | 316 | 304 | 304 |
| 密封環 | 304、增強柔性石墨 | |||
| 填 料 | 增強柔性石墨 | |||
| 閥桿螺母 | ZCuA110Fe3 | |||
重型截止閥主要尺寸及重量：
| 公稱壓力 PN（MPa） |
公稱通徑 DN（mm） |
主要外形尺寸及連接尺寸（mm） | 重量 （kg） | |||||||||
| L | D | D1 | D2 | D6 | b-f | f2 | z-φd | H | Do | |||
| 1.6 | 10 | 130 | 90 | 60 | 40 | / | 14-2 | / | 4-14 | 198 | 120 | 4.7 |
| 15 | 130 | 95 | 65 | 45 | / | 16-2 | / | 4-14 | 218 | 120 | 5.2 | |
| 20 | 150 | 105 | 75 | 55 | / | 16-2 | / | 4-14 | 258 | 140 | 7.1 | |
| 25 | 160 | 115 | 85 | 65 | / | 16-2 | / | 4-14 | 275 | 160 | 7.4 | |
| 32 | 180 | 135 | 100 | 78 | / | 18-2 | / | 4-18 | 280 | 180 | 8.5 | |
| 40 | 200 | 145 | 110 | 85 | / | 18-3 | / | 4-18 | 330 | 200 | 12.5 | |
| 50 | 230 | 160 | 125 | 100 | / | 18-3 | / | 4-18 | 350 | 240 | 14 | |
| 65 | 290 | 180 | 145 | 120 | / | 18-3 | / | 4-18 | 400 | 280 | 22.58 | |
| 80 | 340 | 195 | 160 | 135 | / | 20-3 | / | 8-18 | 355 | 280 | 29 | |
| 100 | 350 | 215 | 180 | 155 | / | 22-3 | / | 8-18 | 415 | 320 | 32.5 | |
| 125 | 400 | 245 | 210 | 185 | / | 24-3 | / | 8-18 | 460 | 360 | 80 | |
| 150 | 480 | 280 | 240 | 210 | / | 24-3 | / | 8-23 | 510 | 400 | 93.5 | |
| 200 | 600 | 335 | 295 | 265 | / | 26-3 | / | 12-23 | 710 | 400 | 180 | |
| 250 | 650 | 405 | 355 | 320 | / | 30-3 | / | 12-25 | 786 | 450 | 440 | |
| 300 | 750 | 460 | 410 | 375 | / | 30-4 | / | 12-25 | 925 | 500 | 648 | |
| 2.5 | 10 | 130 | 90 | 60 | 40 | / | 16-2 | / | 4-14 | 198 | 120 | 4.9 |
| 15 | 130 | 95 | 65 | 45 | / | 16-2 | / | 4-14 | 218 | 120 | 5.4 | |
| 20 | 150 | 105 | 75 | 55 | / | 16-2 | / | 4-14 | 258 | 140 | 7 | |
| 25 | 160 | 115 | 85 | 65 | / | 16-2 | / | 4-14 | 275 | 160 | 7.4 | |
| 32 | 180 | 135 | 100 | 78 | / | 18-2 | / | 4-18 | 280 | 180 | 8.5 | |
| 40 | 200 | 145 | 110 | 85 | / | 18-3 | / | 4-18 | 330 | 200 | 12.5 | |
| 50 | 230 | 160 | 125 | 100 | / | 20-3 | / | 4-18 | 350 | 240 | 16 | |
| 65 | 290 | 180 | 145 | 125 | / | 22-3 | / | 8-18 | 400 | 280 | 25 | |
| 80 | 310 | 195 | 160 | 145 | / | 22-3 | / | 8-18 | 355 | 280 | 30 | |
| 100 | 350 | 230 | 190 | 160 | / | 24-3 | / | 8-23 | 415 | 320 | 34.5 | |
| 125 | 400 | 270 | 220 | 188 | / | 28-3 | / | 8-25 | 460 | 360 | 89 | |
| 150 | 480 | 300 | 250 | 218 | / | 30-3 | / | 8-25 | 510 | 400 | 98 | |
| 200 | 600 | 360 | 310 | 278 | / | 34-3 | / | 12-25 | 710 | 400 | 180 | |
| 250 | 650 | 425 | 370 | 332 | / | 36-3 | / | 12-30 | 786 | 450 | 446 | |
| 300 | 750 | 485 | 430 | 390 | / | 40-4 | / | 12-30 | 925 | 500 | 654 | |
| 4.0 | 10 | 130 | 90 | 60 | 40 | 34 | 16-2 | 4 | 4-14 | 198 | 120 | 4.9 |
| 15 | 130 | 95 | 65 | 45 | 40 | 16-2 | 4 | 4-14 | 233 | 120 | 5.7 | |
| 20 | 150 | 105 | 75 | 55 | 51 | 16-2 | 4 | 4-14 | 275 | 140 | 7 | |
| 25 | 160 | 115 | 85 | 65 | 58 | 16-2 | 4 | 4-14 | 285 | 160 | 8.8 | |
| 32 | 180 | 135 | 100 | 78 | 66 | 18-2 | 4 | 4-18 | 302 | 180 | 11.8 | |
| 40 | 200 | 145 | 110 | 85 | 76 | 18-3 | 4 | 4-18 | 355 | 200 | 16.5 | |
| 50 | 230 | 160 | 125 | 100 | 88 | 20-3 | 4 | 4-18 | 373 | 240 | 24 | |
| 65 | 290 | 180 | 145 | 125 | 110 | 22-3 | 4 | 8-18 | 408 | 280 | 33 | |
| 80 | 310 | 195 | 160 | 145 | 121 | 22-32 | 4 | 8-18 | 436 | 320 | 44 | |
| 100 | 350 | 230 | 190 | 160 | 150 | 24-3 | 4.5 | 8-23 | 480 | 360 | 60 | |
| 125 | 400 | 270 | 220 | 188 | 176 | 28-3 | 4.5 | 8-25 | 558 | 400 | 89 | |
| 150 | 480 | 300 | 250 | 218 | 204 | 30-3 | 4.5 | 8-25 | 611 | 400 | 98 | |
