產品中心
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q41F16Ni-鎳材質球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

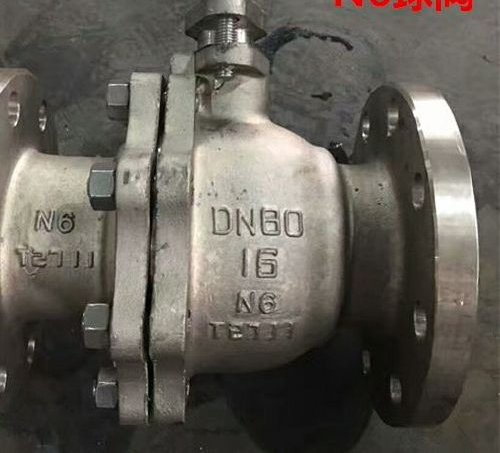

Q41F16Ni-鎳材質球閥產品說明書資料介紹
Q41F16Ni-鎳材質球閥啟閉件為球體，由閥桿帶動繞球閥軸線做旋轉運動的閥門。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。廣泛用于石油化工腐蝕性管道作為切斷/接通閥使用，球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動球球閥的結構簡單，密封性能好。
結構原理
只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。球閥的主要特點是本身結構緊湊，易于操作和維修
特點
1、采用特別設計的補償性可動金屬閥座結構，密封可靠。
2、經過特殊工藝處理的球體和閥座，適用于較高溫度及各種粉塵和固體顆粒的介質。
3、本系列球閥可配多種驅動裝置。
執行標準:
設計標準：GB/T12237、API6D、ASME B16.34
結構長度：GB/T12221、API6D、ASME B16.10
連接法蘭：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、S
試驗標準：JB/T9092、GB/T13927、API6D、API598
技術參數
公稱通徑：DN15-DN250
公稱壓力：1.0MPa-6.4MPa
適用溫度：-10℃-180℃
適用介質：水、油、氣、酸堿物等
閥體材質：N6
設計標準：GB/T 12237
結構長度：GB/T 12221
法蘭標準：GB/T 9113 JB/T 79
檢測標準：JB/T 9092
外形連接尺寸
外形結構尺寸圖:
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q41F16Ni-鎳材質球閥產品，請您根據Q41F16Ni-鎳材質球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Q41F16Ni-鎳材質球閥產品說明書資料介紹
Q41F16Ni-鎳材質球閥啟閉件為球體，由閥桿帶動繞球閥軸線做旋轉運動的閥門。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。廣泛用于石油化工腐蝕性管道作為切斷/接通閥使用，球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動球球閥的結構簡單，密封性能好。
結構原理
只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。球閥的主要特點是本身結構緊湊，易于操作和維修
特點
1、采用特別設計的補償性可動金屬閥座結構，密封可靠。
2、經過特殊工藝處理的球體和閥座，適用于較高溫度及各種粉塵和固體顆粒的介質。
3、本系列球閥可配多種驅動裝置。
執行標準:
設計標準：GB/T12237、API6D、ASME B16.34
結構長度：GB/T12221、API6D、ASME B16.10
連接法蘭：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、S
試驗標準：JB/T9092、GB/T13927、API6D、API598
技術參數
公稱通徑：DN15-DN250
公稱壓力：1.0MPa-6.4MPa
適用溫度：-10℃-180℃
適用介質：水、油、氣、酸堿物等
閥體材質：N6
設計標準：GB/T 12237
結構長度：GB/T 12221
法蘭標準：GB/T 9113 JB/T 79
檢測標準：JB/T 9092
外形連接尺寸
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(Kg) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q41F16Ni-鎳材質球閥產品，請您根據Q41F16Ni-鎳材質球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
