奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D673H-氣動多層次硬密封蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
產品簡介：

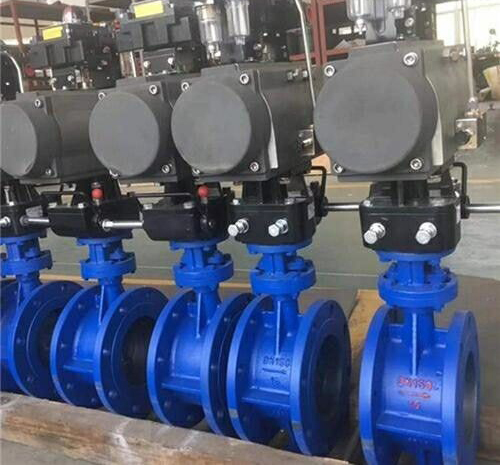

一、D673H-氣動多層次硬密封蝶閥氣動多層次金屬硬密封蝶閥概述
是一種長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工，工藝先進。由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
二、D673H-氣動多層次硬密封蝶閥氣動多層次金屬硬密封蝶閥特點
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
三、D673H-氣動多層次硬密封蝶閥氣動多層次金屬硬密封蝶閥采用標準
設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
四、D673H-氣動多層次硬密封蝶閥氣動多層次金屬硬密封蝶閥執行機構
采用新型系列AW型氣動執行器:
基本設計：氣動雙氣缸雙活塞拔叉式傳動機構；型號Ax=雙作用式；型號AxS=單作用式（彈簧復位）。
回轉角度：雙作用式=90℃；單作用式=90℃；從兩端可調節角度 -5O ～ +5O。
工作環境溫度：-20℃ ～ 90℃。
氣源壓力：0.2 ～ 0.8Mpa（zui大1.0Mpa）。
五、D673H-氣動多層次硬密封蝶閥氣動多層次金屬硬密封蝶閥附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣dìng位器、氣動dìng位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
六、氣動多層次金屬硬密封蝶閥主要技術參數
七、氣動多層次金屬硬密封蝶閥主要零件的材質
八、氣動多層次金屬硬密封蝶閥三偏心特點及原理
1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D673H-氣動多層次硬密封蝶閥產品，請您根據D673H-氣動多層次硬密封蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
產品簡介：
一、D673H-氣動多層次硬密封蝶閥氣動多層次金屬硬密封蝶閥概述
是一種長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工，工藝先進。由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
二、D673H-氣動多層次硬密封蝶閥氣動多層次金屬硬密封蝶閥特點
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
三、D673H-氣動多層次硬密封蝶閥氣動多層次金屬硬密封蝶閥采用標準
設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
四、D673H-氣動多層次硬密封蝶閥氣動多層次金屬硬密封蝶閥執行機構
采用新型系列AW型氣動執行器:
基本設計：氣動雙氣缸雙活塞拔叉式傳動機構；型號Ax=雙作用式；型號AxS=單作用式（彈簧復位）。
回轉角度：雙作用式=90℃；單作用式=90℃；從兩端可調節角度 -5O ～ +5O。
工作環境溫度：-20℃ ～ 90℃。
氣源壓力：0.2 ～ 0.8Mpa（zui大1.0Mpa）。
五、D673H-氣動多層次硬密封蝶閥氣動多層次金屬硬密封蝶閥附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣dìng位器、氣動dìng位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
六、氣動多層次金屬硬密封蝶閥主要技術參數
| 公稱通徑 | DN（mm） | 50～2000 | 50～500 | |||
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 滲漏率 | ＜0.1×DNmm3/s（符合GB/T13927-92標準） | |||||
| 適用溫度 | 碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃ | |||||
| 適用介質 | 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 | |||||
| 驅動形式 | 蝸桿蝸輪傳動、氣傳動、電傳動 |
| 零件名稱 | 材料 |
| 閥體 | 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 | 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
| 密封圈 | 不銹鋼與耐高溫石棉板組合成多層次 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 軸承 | 奧氏體不銹鋼、304氮化 |
| 填料 | 柔性石墨 |
