奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多SSD3113-1PX-雙水冷超高溫蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

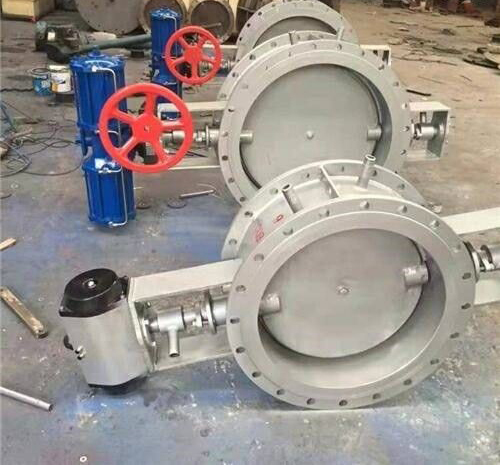

一、SSD3113-1PX-雙水冷超高溫蝶閥簡介：
系采用優質耐熱鋼、閥板內腔通水冷卻、具有耗水量少、耐溫高、使用壽命長、操作維修方便、轉動靈活等特點，可以和各種電動執行器配套使用，實現遠距離控制和自動調節和切斷，廣泛應用于冶金、化工、建材、電站等行業的超高溫氣體管道中，作為介質流量調節和切斷使用。
二、SSD3113-1PX-雙水冷超高溫蝶閥主要性能：
公稱壓力：0.1mpa 電源 220V或380V
輸入信號：0-10(4-20)mA.DC或開關量信號
適用溫度：1300度以內
適用介質：煙氣及其他超高溫氣體
泄漏率：普通型（DS9113.DS3113型） 小于百分之3
低泄漏（DS9123.DS3123) 小于百分之1
閥板轉角：090度 冷卻水消耗量（0.0025---0.01)DNM/h (根據介質溫度和口徑而定）
冷卻水壓力：0.3MPA的軟化水；冷卻水進口溫度小于等于30度，出口溫度60---80度。
三、SSD3113-1PX-雙水冷超高溫蝶閥主要性能規范：
四、SSD3113-1PX-雙水冷超高溫蝶閥安裝使用及配套說明：
1.用戶在進出口處的兩個流量調節閥進行調節進口處的進水量，使出口處水溫≤60～80℃，并調節出口的水流速大于進口處的流速，同時在閥門使用前確保閥板內腔注滿水。
2.確保冷卻水足夠循環，當流量開關報警時必須及時處理。
3.當手動操作時，不得在手輪上再增加輔助杠桿，手輪順時針旋轉為閥開，反之為閥關。
4.本閥可不平或垂直安裝，但閥軸應處于水平位置，非水平安裝請注明夾角，本閥可按使用要求設計制造，電動裝置不允許做起吊用，并嚴禁碰撞。
5.確保進出水管道系統暢通，同時出水管應高出閥門位置。
6.執行機構技術參數及原理接線圖請參閱執行機構說明書。需附件請注明（伺服放大器，電動操作器，控制箱，配法蘭等）注：冷卻水為0.3MPA軟化水，水溫≤30℃，冷卻水消耗量為（0.01～0.03）DNm3/h。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的SSD3113-1PX-雙水冷超高溫蝶閥產品，請您根據SSD3113-1PX-雙水冷超高溫蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
一、SSD3113-1PX-雙水冷超高溫蝶閥簡介：
系采用優質耐熱鋼、閥板內腔通水冷卻、具有耗水量少、耐溫高、使用壽命長、操作維修方便、轉動靈活等特點，可以和各種電動執行器配套使用，實現遠距離控制和自動調節和切斷，廣泛應用于冶金、化工、建材、電站等行業的超高溫氣體管道中，作為介質流量調節和切斷使用。
二、SSD3113-1PX-雙水冷超高溫蝶閥主要性能：
公稱壓力：0.1mpa 電源 220V或380V
輸入信號：0-10(4-20)mA.DC或開關量信號
適用溫度：1300度以內
適用介質：煙氣及其他超高溫氣體
泄漏率：普通型（DS9113.DS3113型） 小于百分之3
低泄漏（DS9123.DS3123) 小于百分之1
閥板轉角：090度 冷卻水消耗量（0.0025---0.01)DNM/h (根據介質溫度和口徑而定）
冷卻水壓力：0.3MPA的軟化水；冷卻水進口溫度小于等于30度，出口溫度60---80度。
三、SSD3113-1PX-雙水冷超高溫蝶閥主要性能規范：
公稱壓力 | 0.1mpa | ||||
配管法蘭 | gb/t9115 | ||||
| 額定轉角 | 0～900 | ||||
| 泄漏量 | ≤3% | ||||
| 適用介質 | 高溫煙氣 含塵高溫氣體 | ||||
| 安裝方式 | 水平 垂直 | ||||
工作溫度 | p9 | p10 | p11 | p12 | p13 |
| ≤950℃ | ≤1050℃ | ≤1150℃ | 1250℃ | ≤1350℃（瞬時溫度≤1400℃） |
四、SSD3113-1PX-雙水冷超高溫蝶閥安裝使用及配套說明：
1.用戶在進出口處的兩個流量調節閥進行調節進口處的進水量，使出口處水溫≤60～80℃，并調節出口的水流速大于進口處的流速，同時在閥門使用前確保閥板內腔注滿水。
2.確保冷卻水足夠循環，當流量開關報警時必須及時處理。
3.當手動操作時，不得在手輪上再增加輔助杠桿，手輪順時針旋轉為閥開，反之為閥關。
4.本閥可不平或垂直安裝，但閥軸應處于水平位置，非水平安裝請注明夾角，本閥可按使用要求設計制造，電動裝置不允許做起吊用，并嚴禁碰撞。
5.確保進出水管道系統暢通，同時出水管應高出閥門位置。
6.執行機構技術參數及原理接線圖請參閱執行機構說明書。需附件請注明（伺服放大器，電動操作器，控制箱，配法蘭等）注：冷卻水為0.3MPA軟化水，水溫≤30℃，冷卻水消耗量為（0.01～0.03）DNm3/h。
